Naprawa elektroniki Multivac
Zajmuję się profesjonalną naprawą elektroniki stosowanej w maszynach MULTIVAC. Serwisuję zarówno pojedyncze moduły elektroniczne, jak i kompletne układy sterowania pochodzące z maszyn pakujących, urządzeń próżniowych, termoformierek, traysealerów oraz zautomatyzowanych linii produkcyjnych.
Oferta obejmuje diagnostykę i naprawę elektroniki MULTIVAC niezależnie od modelu maszyny, roku produkcji czy rodzaju zastosowanego systemu sterowania. Naprawiam również starsze i wycofane z produkcji podzespoły, do których nowe części są trudno dostępne lub ich zakup jest nieopłacalny.
Jakie urządzenia MULTIVAC naprawiam?

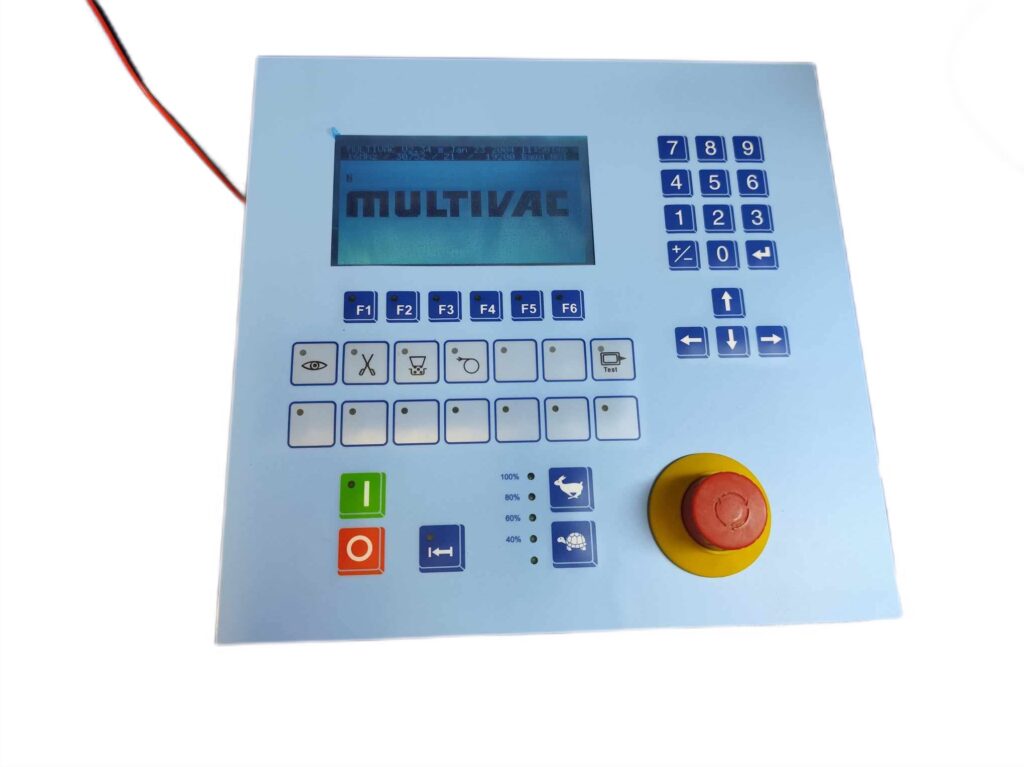

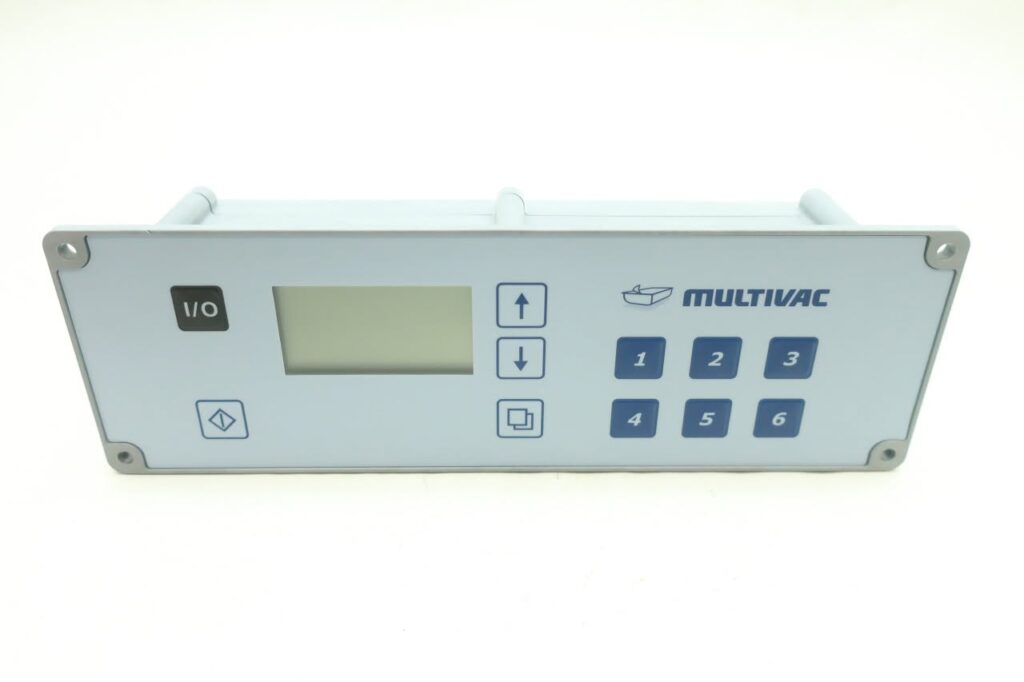

Panele operatorskie, komputery i sterowniki MULTIVAC

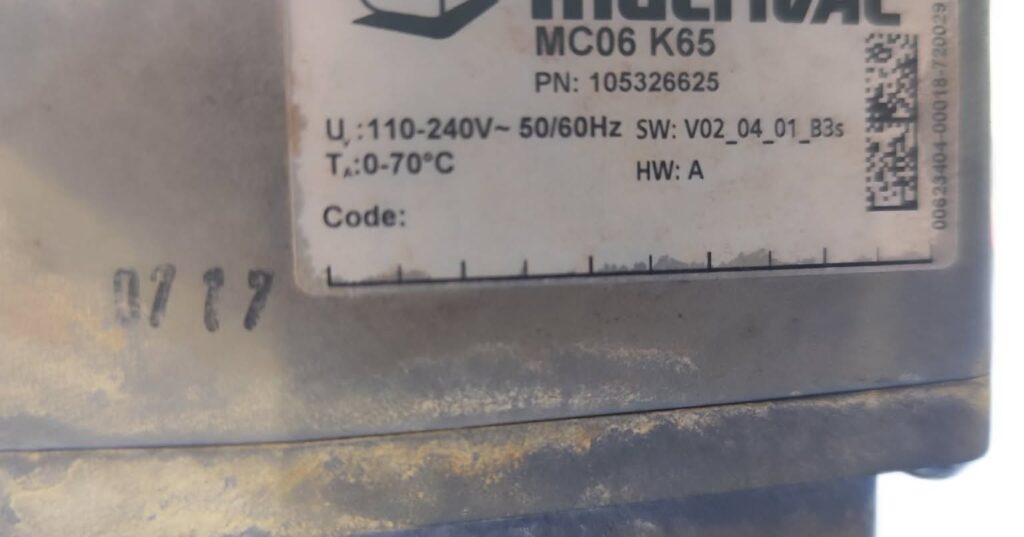

- MULTIVAC MC06 K65 – PN 105326625,
- MULTIVAC MC06NR K20,
- MULTIVAC MC08 Ventura Touch,
- MULTIVAC MC90,
- MULTIVAC MC92,
- MULTIVAC MC96,
- MULTIVAC MC96 II,
- 86.850.0400.30 – moduł sterowania MC96, 24 V DC,
- 86.850.0400.40 – jednostka główna sterowania MC96 II,
- 86.850.2500.50 – panel operatorski i interfejs HMI,
- 86.850.2500.61 – panel operatorski IPC05,
- 86.850.2502.00 – panel operatorski MULTIVAC.
Moduły wejść, wyjść i komunikacji
- 86.850.0700.11 / 86850070011 – moduł CAN I/O DI16/DO16, 24 V DC,

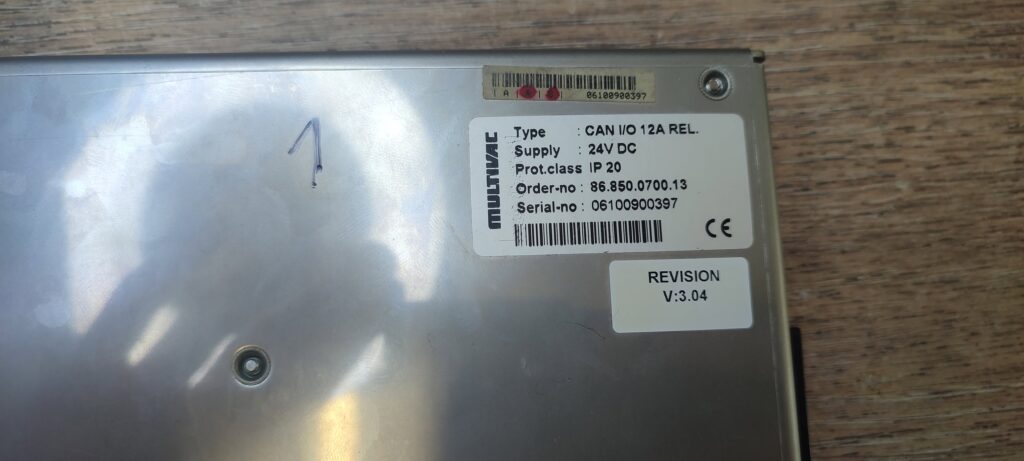

- 86.850.0700.13 / 86850070013 – moduł CAN I/O 12A REL z wyjściami przekaźnikowymi,
- 86.850.0700.16 – moduł wejść i wyjść systemu MC96,
- 86.850.0700.19 – moduł pozycjonowania 24 V DC,
- 86.850.0600.00 – karta wejść pozycjonowania,
- 86.850.0600.02 – karta wejściowa lub moduł sterujący,
- 86.850.0600.12 – 16-kanałowy moduł pozycjonowania,
- 86.850.0600.13 – moduł pozycjonowania sekcji termoformującej,
- 86.850.1000.00 – 16-kanałowy moduł wyjściowy 24 V DC,
- 86.850.1000.01 – karta sterująca systemu MULTIVAC,
- 86.850.1003.00 / 86850100300 – moduł wyjściowy lub rozszerzenie PLC, stosowane między innymi w sterowaniu MC92,
- 86.850.1100.01 – 8-kanałowy moduł wyjść przekaźnikowych MC90, 24 V DC.
Moduły zasilania, pamięci i sterowania
- 86.850.0200.00 – moduł zasilacza 24 V DC,
- 86.850.0200.01 – sterownik PLC lub moduł systemu sterowania,
- 86.850.0200.03 – zasilacz 24 V DC,
- 86.750.0100.20 – zasilacz 400 V AC/24 V DC,
- 86.850.0400.10 – płyta sterująca,
- 86.850.0500.10 – karta sterowania i pozycjonowania,
- 86.850.0500.13 – moduł podrzędny typu slave,
- 86.850.0800.00 – płyta modułu czasowego,
- 86.850.0801.00 – moduł czasowy,
- 86.850.1200.01 – moduł pamięci,
- 86.850.1200.26 – moduł pamięci stosowany z jednostkami MC96 II.
Najczęstsze usterki elektroniki MULTIVAC
Naprawa może być konieczna, gdy maszyna:
- nie uruchamia się,
- zatrzymuje się podczas pracy,
- wyświetla błąd sterownika lub komunikacji,
- nie reaguje na przyciski panelu,
- nie steruje zaworami, grzałkami lub siłownikami,
- nie widzi czujników,
- nie załącza poszczególnych wyjść,
- nie komunikuje się z modułami wejść i wyjść,
- resetuje się lub zawiesza,

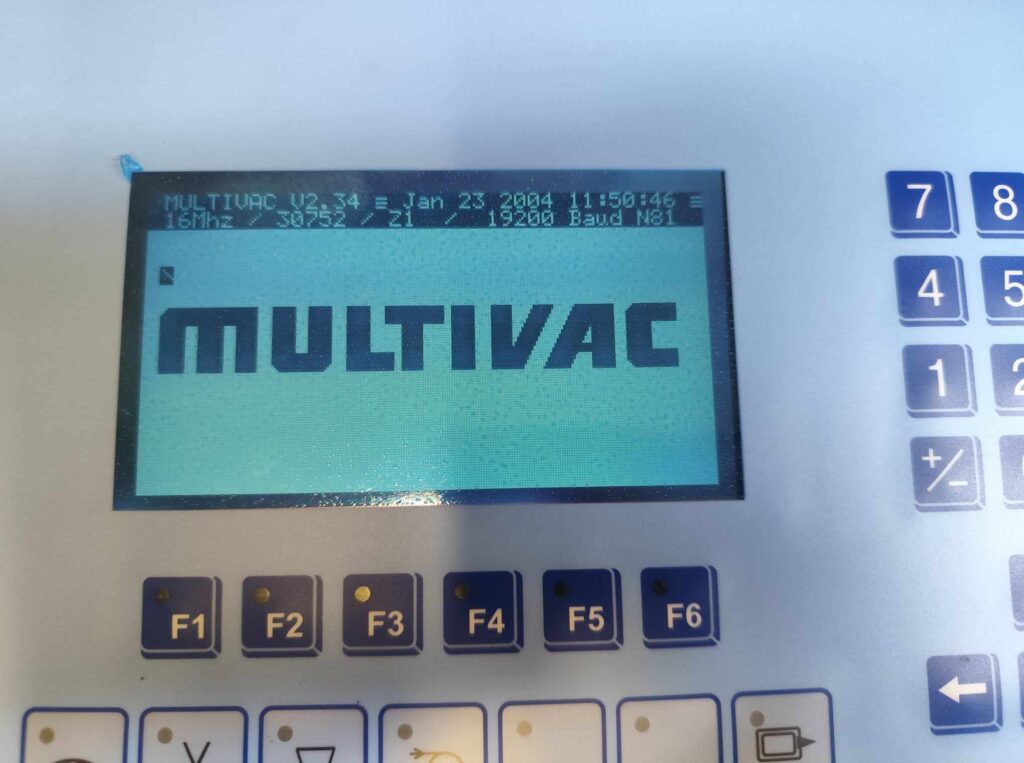

- ma ciemny, słabo widoczny albo uszkodzony wyświetlacz,
- zgłasza błędy magistrali CAN,
- nie steruje falownikiem lub serwonapędem,
- ma uszkodzone wyjścia przekaźnikowe lub tranzystorowe,
- przestała działać po przepięciu, zalaniu lub zwarciu.
Typowe uszkodzenia dotyczą zasilaczy, przetwornic DC/DC, stabilizatorów, pamięci, procesorów, układów komunikacyjnych, transceiverów CAN, przekaźników, transoptorów, kondensatorów, tranzystorów, elementów zabezpieczających oraz połączeń lutowanych.
Na czym polega naprawa urządzeń MULTIVAC?
Każdy podzespół przechodzi szczegółową diagnostykę. Sprawdzam obwody zasilania, sygnały wejściowe i wyjściowe, komunikację, elementy wykonawcze oraz stan płyty PCB. W zależności od rodzaju urządzenia możliwe jest przeprowadzenie testów modułów I/O, wyjść przekaźnikowych, panelu operatorskiego, klawiatury, wyświetlacza oraz interfejsów komunikacyjnych.
Zakres serwisu może obejmować:
- lokalizację uszkodzonych elementów,
- naprawę zasilacza i przetwornic,
- wymianę przekaźników, kondensatorów i układów scalonych,
- regenerację uszkodzonych ścieżek,
- naprawę obwodów wejściowych i wyjściowych,
- naprawę komunikacji CAN i innych magistral przemysłowych,
- wymianę wyświetlacza lub podświetlenia,
- regenerację klawiatury membranowej,
- czyszczenie elektroniki po zalaniu,
- testy funkcjonalne oraz test długotrwały po naprawie.
Dlaczego warto naprawić elektronikę MULTIVAC?
Naprawa oryginalnego podzespołu jest często znacznie tańsza niż zakup nowego modułu lub modernizacja całego systemu sterowania. Pozwala również zachować istniejące oprogramowanie, konfigurację maszyny i kompatybilność z pozostałymi elementami linii.
Jest to szczególnie istotne w przypadku starszych maszyn MULTIVAC, w których producent nie oferuje już nowych części albo dostępność podzespołów jest ograniczona.
